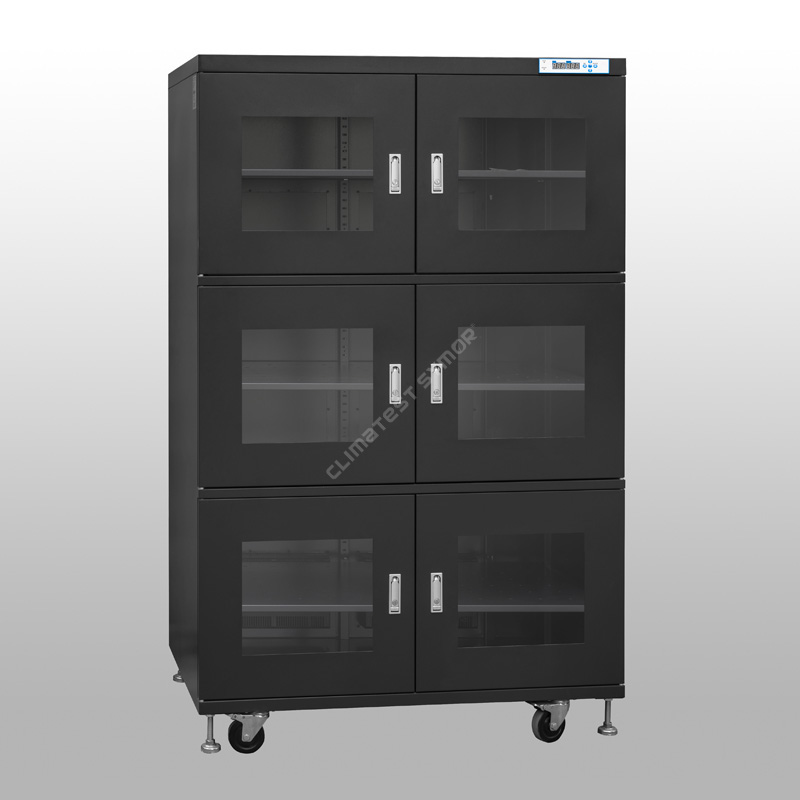

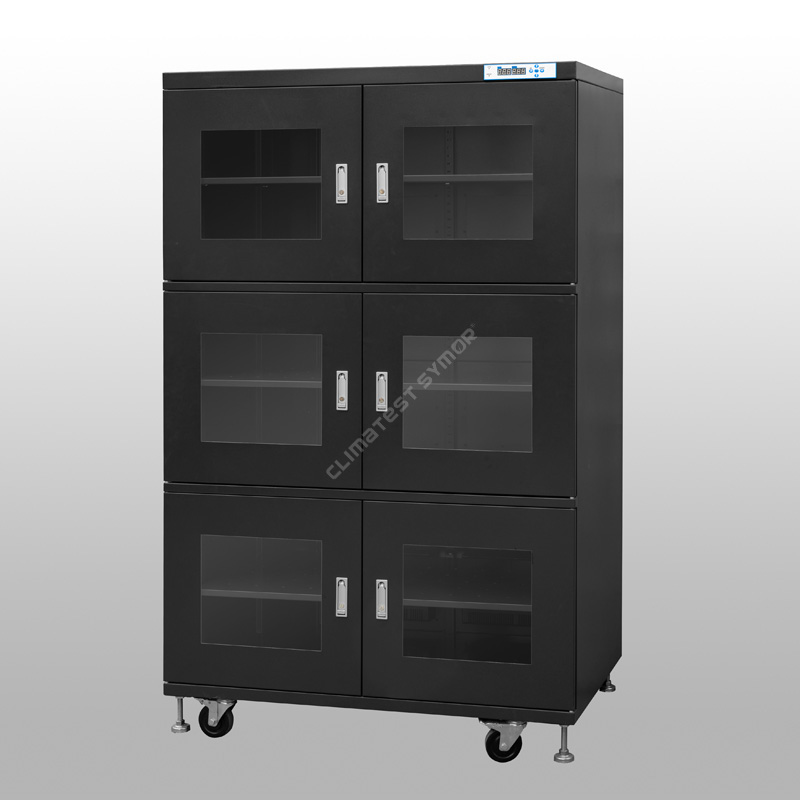

Onder 1% RV Droge kast

Beschrijving

Een droge kast van minder dan 1% RV biedt opslag met ultralage luchtvochtigheid voor SMT-productielijnen. Met behulp van de meest geavanceerde ontvochtigingstechnologie creëert de kast een extreem droge atmosfeer die het "popcorneffect" in vochtgevoelige componenten voorkomt, de bruikbare levensduur van de vloer verlengt en de noodzaak van kostbare stikstof of veelvuldig bakken op hoge temperatuur elimineert.

Droogkasten onder 1% RV: specificatie

Droogkasten onder 1% RV: Functie

▸Relatieve luchtvochtigheid: <1% RH, biedt een opslagoplossing met ultralage luchtvochtigheid voor MSL 4, 5, 5a en 6.

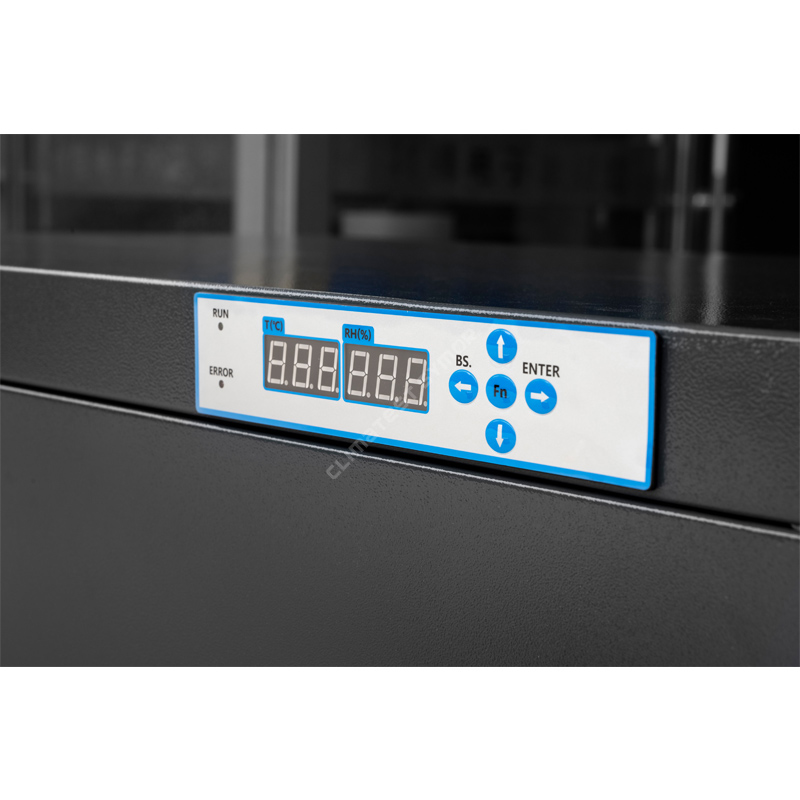

▸Digitaal display: microcomputergestuurd LED HD-display, gebruiksvriendelijke RV-instelling, realtime monitoring.

▸ESD-veilig: antistatische weerstand van het oppervlak 10⁵–10⁹ Ω.

▸Verstelbare planken: in hoogte verstelbaar, geschikt voor componenten van verschillende afmetingen.

▸Geheugenfunctie: resetten is niet nodig na een stroomstoring.

▸Energie-efficiënt: energiebesparend, terwijl de zeer effectieve luchtvochtigheidsregeling behouden blijft.

Hoe ontvochtigen?

Het ontvochtigingsprincipe van droge kasten met een relatieve luchtvochtigheid van minder dan 1% is "fysieke adsorptie via moleculaire zeven + cyclische regeneratie" (de meest betrouwbare methode). De normale TE-koelende droge kast kan zo'n ultra-laag vochtigheidsniveau niet bereiken.

Adsorptieproces: Moleculaire zeven worden gebruikt als adsorberend materiaal in de kast; deze zeven beschikken over een uitgebreid netwerk van microporiën op nanoschaal die watermoleculen uit de lucht adsorberen, net zoals een spons water absorbeert. Een ventilator zuigt vochtige lucht naar de droge units, waar watermoleculen fysieke adsorptie ondergaan, en de gedroogde lucht wordt vervolgens teruggevoerd naar de binnenkant van de kast.

RegeneratieProces:Zodra de moleculaire zeef de adsorptieverzadiging bereikt, initieert het systeem automatisch zachtjes verwarmen op lage temperatuur om de geadsorbeerde watermoleculen om te zetten in waterdamp, die vervolgens uit de kast wordt verdreven; de moleculaire zeef herstelt daardoor zijn vochtabsorberend vermogen.

Droogkasten onder 1%RH maken gebruik van geavanceerde technologie, waaronder in Zwitserland geïmporteerde relatieve vochtigheid (RH) en temperatuursensoren, om nauwkeurige controle en monitoring van de interne omgeving te garanderen. De nauwkeurigheid van de vochtigheidssensor is +/-2%RH. Door een stabiele omgeving met een lage luchtvochtigheid te handhaven, beschermen droogkasten gevoelige items effectief tegen de schadelijke effecten van vocht.

Toepassingen in de productie van SMT-elektronica

Droge kasten met een relatieve luchtvochtigheid van minder dan 1% zijn essentieel voor vochtgevoelige apparaten (MSD's) die zijn geclassificeerd als MSL 4, 5, 5A en 6 volgens de IPC/JEDEC J-STD-033-normen:

▸Primaire gebruiksscenario's: Voorkomen van het "Popcorn-effect": Tijdens reflow-solderen (piektemperaturen ~260°C) verandert vocht dat opgesloten zit in plastic IC-verpakkingen in stoom, waardoor interne scheuren en delaminatie ontstaan. Opslag bij ultralage luchtvochtigheid elimineert dit vocht vóór het solderen.

▸De levensduur van de vloer pauzeren: Wanneer MSD's uit hun verzegelde vochtbarrièrezakken worden gehaald, begint hun klok voor de 'vloerlevensduur' te tikken. Door ze op te slaan in een kast <1%RH wordt deze timer effectief gepauzeerd, waardoor ongebruikte componenten veilig kunnen worden bewaard en later opnieuw kunnen worden gebruikt zonder te bakken.

▸Voorkomen van oxidatie: de ultradroge atmosfeer voorkomt oxidatie van blootliggende koperen pads, zilveren afwerkingen en soldeerbare oppervlakken, waardoor de soldeerbaarheid jarenlang behouden blijft

Vloerlevensduur verwijst naar de maximaal toegestane tijd dat een MSD (Moisture-Sensitive Device) in een standaard fabrieksomgeving (≤30°C / 60% RH) kan blijven, nadat het uit de vochtbarrière-vacuümzak is gehaald, terwijl het nog steeds veilig blijft voor plaatsing en reflow-solderen.

Aanbrengmethode: Zodra MSL Level 4–6-componenten uit hun vacuümzakken zijn verwijderd en de montage- en reflow-soldeerprocessen niet binnen de gespecificeerde levensduur van de vloer zijn voltooid, moeten ze onmiddellijk in een droge kast met een relatieve luchtvochtigheid van minder dan 1% worden geplaatst. In deze omgeving met ultralage luchtvochtigheid van <1% RH wordt het vochtabsorptieproces van de componenten effectief "gepauzeerd" en wordt de resterende levensduur van de vloer niet langer verbruikt. De droge kast hoeft niet vooraf te worden gebakken en kan direct op de lijn worden geladen voor gebruik, waardoor de productie-efficiëntie aanzienlijk wordt verhoogd.

Realtime vochtigheidsprofiel(Omgevingsvochtigheid 60%RH, onbelast):

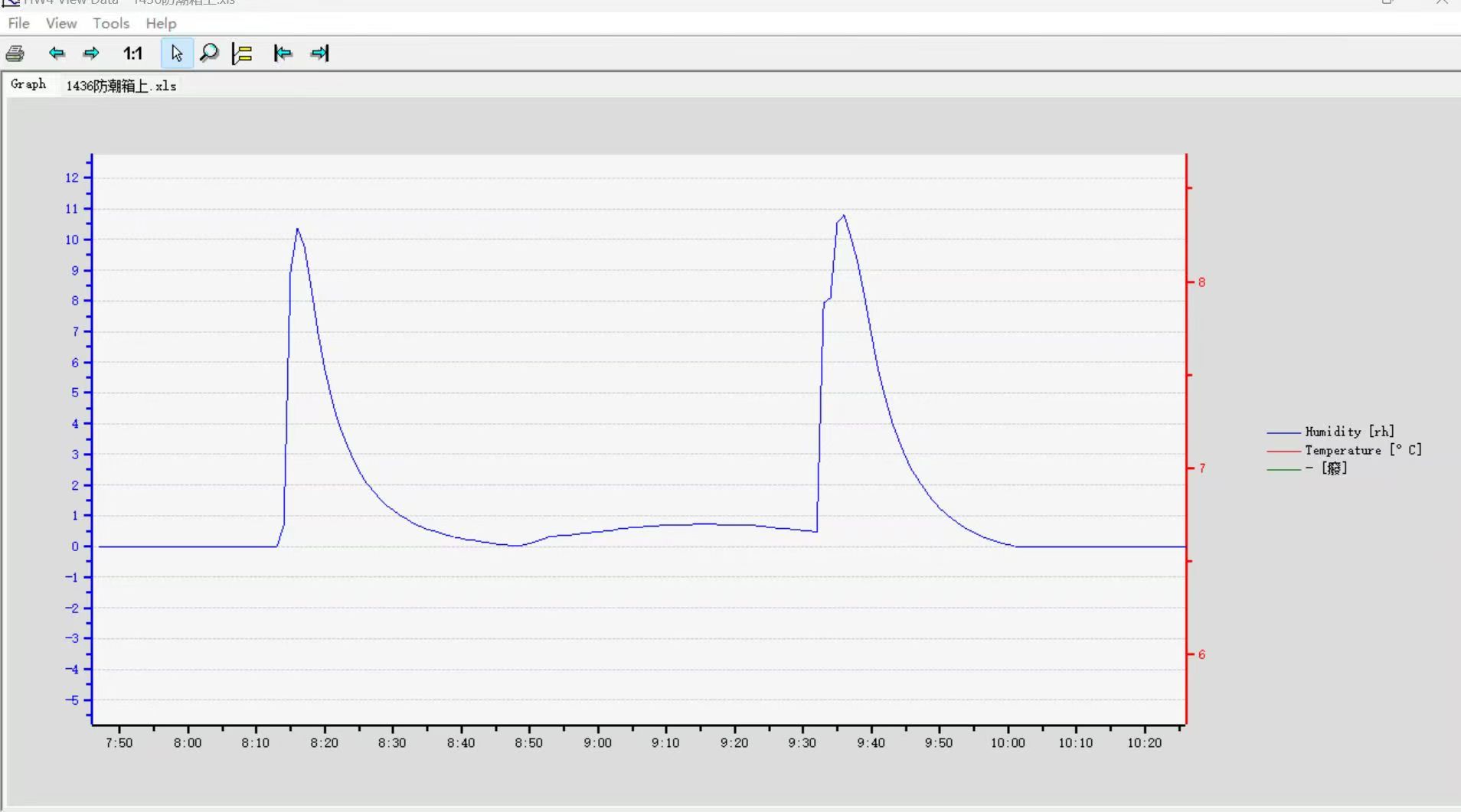

Open de deur telkens 30 seconden en sluit vervolgens:

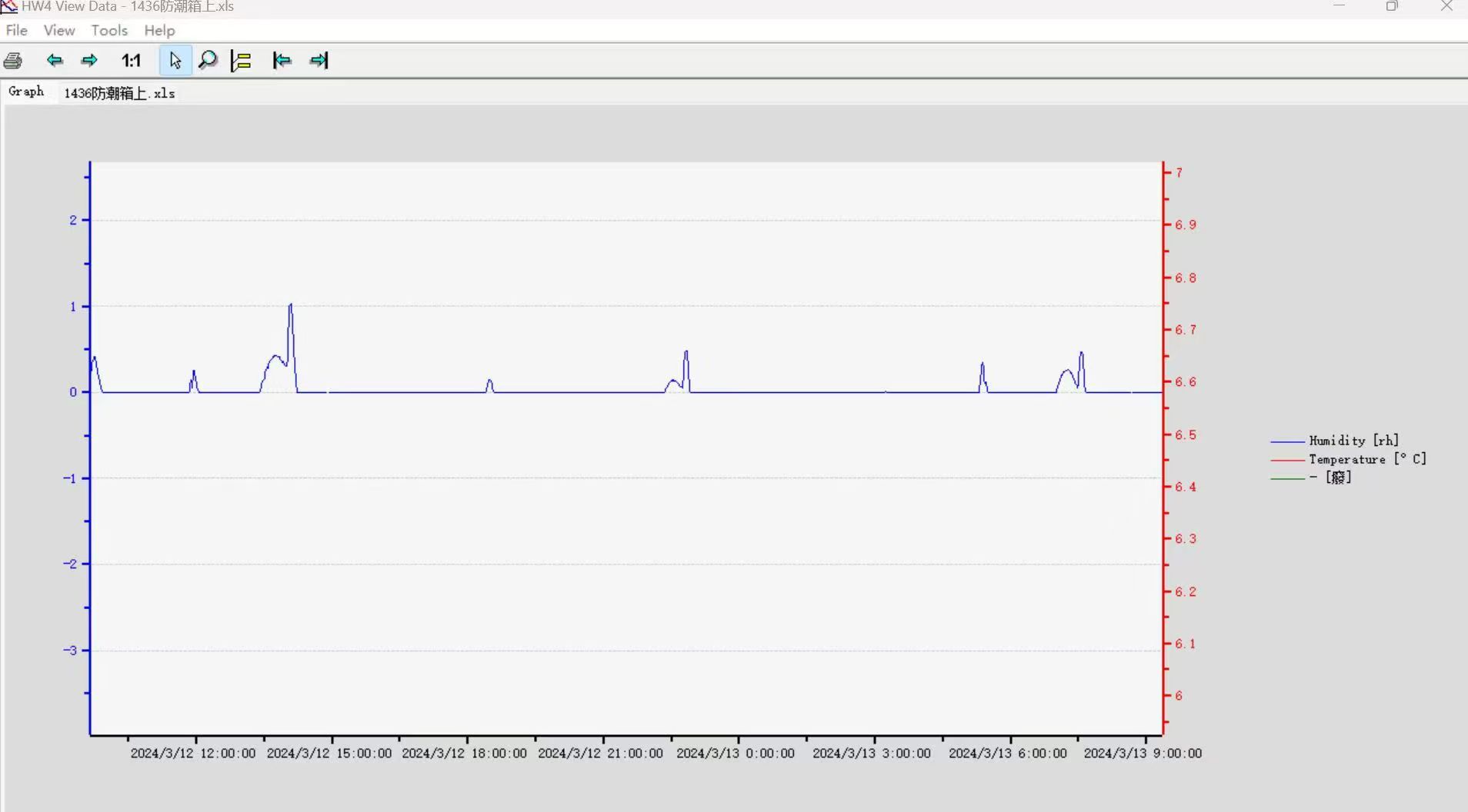

Langdurige opslag zonder de deur te openen:

Realtime vochtigheidsmeting vóór verzending

We gebruiken een zeer nauwkeurige Rotronics-hygrometer om de droge kast onder de 1% RV opnieuw te meten voordat deze wordt verzonden, en geven een kalibratiecertificaat af. We debuggen elke kast zorgvuldig en zorgen ervoor dat alles goed werkt nadat ze bij de klant zijn aangekomen. Dit is ook een verantwoordelijkheid. Symor maakt zich zorgen over de kwaliteitscontrole en de feedback van klanten over onze droge kasten die we gebruiken. We denken dat dit de reden is waarom veel klanten nabestellingen plaatsen.

Verschil tussen droogkasten en stikstofkasten:

▸Droogkasten gebruiken droge units om te ontvochtigen, geen verbruiksartikelen, geen vervangingen, ze absorberen vocht en voeren dit automatisch naar buiten af.

▸Stikstofkasten maken gebruik van stikstofzuivering om een ​​opslagtoepassing met een lage luchtvochtigheid en een laag zuurstofniveau te bereiken, N2-gas is verbruikbaar.

Componenten waarvoor een droge kast van <1% RV nodig is:

▸IC's, BGA's, QFP's en alle SMD-componenten met MSL 5/6

▸ Kale PCB's (voorkomt oxidatie en vochtopname)

▸3D-printer metaalpoeders (hygroscopisch en reactief)

Naleving van industrienormen

Droge kasten onder 1%RH zijn ontworpen om te voldoen aan of te overschrijden:

IPC/JEDEC J-STD-033             Hanteren, verpakken en opslaan van aandoeningen aan het bewegingsapparaat

IPC-1601                                  Opslag en verwerking van PCB's

IEC 61340-5-1                          ESD-controle (voor ESD-veilige modellen)

Wie koopt bij ons?

Symor verkoopt kasten met lage luchtvochtigheid aan de wereldberoemde fabrikanten van halfgeleiders en elektronica, zoals Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn en universiteiten zoals Stanford, Illinois, ETH Zürich....onze droogkasten helpen klanten:

▸Kernpijnpunten aanpakken: de uitdagingen van MSD-beheer (Moisture-Sensitive Device) volledig oplossen

▸Verlaag de kosten en verbeter de efficiëntie van de montage: zorgde voor een aanzienlijk rendement op de investering (ROI)

▸Uitzonderlijke productprestaties: stabiele en betrouwbare technologie voor vochtigheidscontrole

Bezoek onze website voor meer informatie over droge kasten met een relatieve vochtigheid van minder dan 1%www.climatestsymor.com, of stuur een e-mail naar sales@climatestsymor.com. Wij zullen u zo snel mogelijk antwoorden en verwelkomen mogelijke samenwerking.
