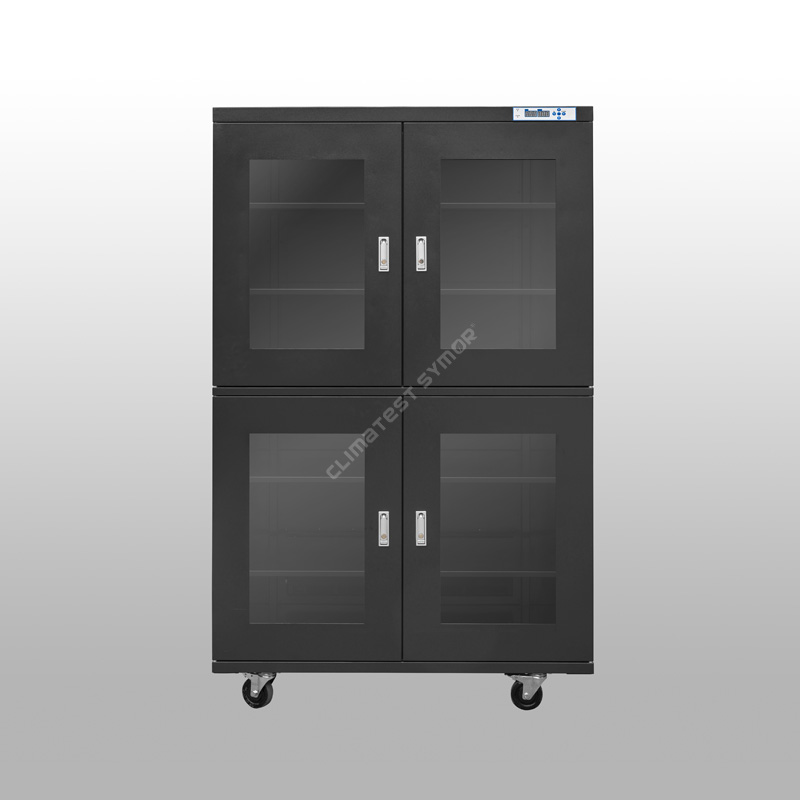

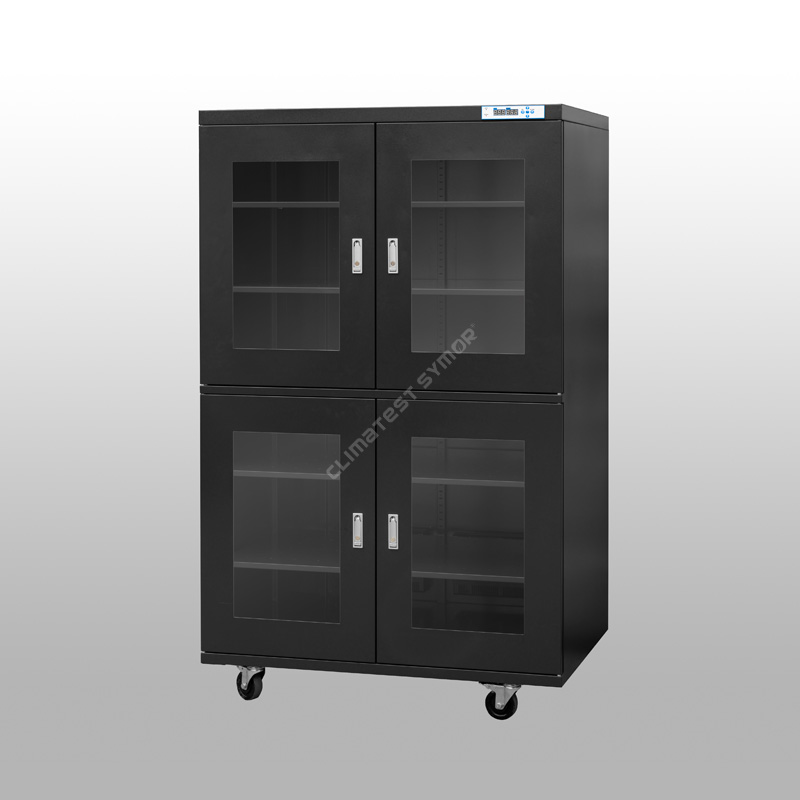

Droogkasten met lage luchtvochtigheid

Beschrijving

<1%RH Droge kasten met lage luchtvochtigheid zijn in de eerste plaats ontworpen voor elektronische componenten die zijn geclassificeerd onder hoge vochtgevoeligheidsniveaus (MSL), met name niveaus 4, 5, 5a en 6. Deze opslagkasten met ultralage luchtvochtigheid zijn in staat om consistent een opslagomgeving van <1%RH te handhaven en voldoen daarmee aan de internationale industrienorm IPC/JEDEC J-STD-033.

 Droge kasten met lage vochtigheidsregeling: specificatie

Droge kasten met lage vochtigheidsregeling: Functie

▸Relatieve luchtvochtigheid: <1% RH, biedt een opslagoplossing met ultralage luchtvochtigheid voor MSL 4, 5, 5a en 6.

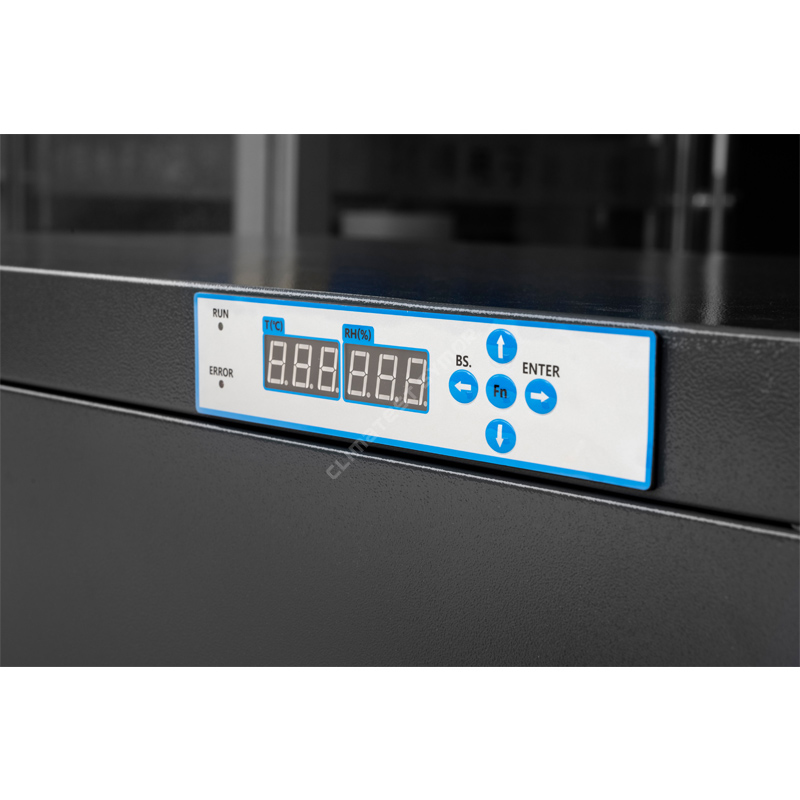

▸Digitaal display: microcomputergestuurd LED HD-display, gebruiksvriendelijke RV-instelling, realtime monitoring.

▸ESD-veilig: antistatische weerstand van het oppervlak 10⁵–10⁹ Ω.

▸Verstelbare planken: in hoogte verstelbaar, geschikt voor componenten van verschillende afmetingen.

▸Geheugenfunctie: resetten is niet nodig na een stroomstoring.

▸Energie-efficiënt: energiebesparend, terwijl de zeer effectieve luchtvochtigheidsregeling behouden blijft.

Hoe ontvochtigen?

Het ontvochtigingsprincipe van een <1%RH lage vochtigheidsregeling droge kast is "fysieke adsorptie via moleculaire zeven + cyclische regeneratie" (de meest betrouwbare methode), de normale TE-koelende droge kast kan zo'n ultra-laag vochtigheidsniveau niet bereiken.

Adsorptieproces: Moleculaire zeven worden gebruikt als adsorberend materiaal in de kast; deze zeven beschikken over een uitgebreid netwerk van microporiën op nanoschaal die watermoleculen uit de lucht adsorberen, net zoals een spons water absorbeert. Een ventilator zuigt vochtige lucht naar de droge units, waar watermoleculen fysieke adsorptie ondergaan, en de gedroogde lucht wordt vervolgens teruggevoerd naar de binnenkant van de kast.

RegeneratieProces:Zodra de moleculaire zeef de adsorptieverzadiging bereikt, initieert het systeem automatisch zachtjes verwarmen op lage temperatuur om de geadsorbeerde watermoleculen om te zetten in waterdamp, die vervolgens uit de kast wordt verdreven; de moleculaire zeef herstelt daardoor zijn vochtabsorberend vermogen.

<1%RH Droge kasten met lage vochtigheidsregeling maken gebruik van geavanceerde technologie, waaronder in Zwitserland geïmporteerde relatieve vochtigheid (RH) en temperatuursensoren, om nauwkeurige controle en monitoring van de interne omgeving te garanderen, de nauwkeurigheid van de vochtigheidssensor is +/-2%RH. Door een stabiele omgeving met een lage luchtvochtigheid te handhaven, beschermen droogkasten gevoelige items effectief tegen de schadelijke effecten van vocht, zoals corrosie, schimmel en degradatie.

Droge kasten met lage vochtigheidsregeling in SMT-montage

In de SMT-industrie (Surface Mount Technology) is de primaire toepassing van droge kasten met een relatieve vochtigheid van <1% het gespecialiseerde beheer en de controle van Moisture Sensitive Devices (MSD's), waardoor wordt gegarandeerd dat ze absoluut droog blijven voorafgaand aan het reflow-solderen, waardoor schade aan componenten wordt voorkomen die wordt veroorzaakt door het "popcorneffect".

Vloerlevensduur verwijst naar de maximaal toegestane tijd dat een MSD (Moisture-Sensitive Device) in een standaard fabrieksomgeving (≤30°C / 60% RH) kan blijven, nadat het uit de vochtbarrière-vacuümzak is gehaald, terwijl het nog steeds veilig blijft voor plaatsing en reflow-solderen.

Aanbrengmethode: Zodra MSL Level 4–6-componenten uit hun vacuümzakken zijn verwijderd en de montage- en reflow-soldeerprocessen niet binnen de gespecificeerde levensduur van de vloer zijn voltooid, moeten ze onmiddellijk in een droge opslagkast van <1% RH worden geplaatst. In deze omgeving met ultralage luchtvochtigheid van <1% RH wordt het vochtabsorptieproces van de componenten effectief "gepauzeerd" en wordt de resterende levensduur van de vloer niet langer verbruikt. De droge kast hoeft niet vooraf te worden gebakken en kan direct op de lijn worden geladen voor gebruik, waardoor de productie-efficiëntie aanzienlijk wordt verhoogd.

Realtime vochtigheidsprofiel(Omgevingsvochtigheid 60%RH, onbelast):

Open de deur telkens 30 seconden en sluit vervolgens:

Langdurige opslag zonder de deur te openen:

Realtime vochtigheidsmeting vóór verzending

We gebruiken een zeer nauwkeurige Rotronics-hygrometer om de <1% RV droge kast opnieuw te meten voordat deze wordt verzonden, en geven een kalibratiecertificaat af. We debuggen zorgvuldig elke kast en zorgen ervoor dat alles goed werkt nadat ze bij de klant zijn aangekomen. Dit is ook een verantwoordelijkheid. Symor maakt zich zorgen over de kwaliteitscontrole en de feedback van klanten over onze droge kasten die we gebruiken. We denken dat dit de reden is waarom veel klanten nabestellingen plaatsen.

Verschil tussen droogkasten met lage luchtvochtigheid en stikstofkasten:

▸Droogkasten met lage luchtvochtigheid gebruiken droge units om te ontvochtigen, geen verbruiksartikelen, geen vervangingen, en ze absorberen vocht en voeren dit automatisch naar buiten af.

▸Stikstofzuiveringskasten gebruiken stikstofgas om opslagtoepassingen met een lage luchtvochtigheid en een laag zuurstofniveau te bereiken, N2-gas is verbruikbaar.

<1%RH Droge kasten met lage vochtigheidsregeling: Toepassing

▸Productie van halfgeleiders en elektronica:

. Wafers/Chips/BGA's/PCB's: Voor vochtgevoelige componenten met een Moisture Sensitivity Level (MSL) variërend van 2a tot 5a, voorkomt het "popcorneffect" (intern kraken) veroorzaakt door de snelle verdamping van intern vocht tijdens het solderen.

. Fotoresists/Fluxes: Voorkomt prestatieverslechtering als gevolg van vochtopname.

▸Precisie-optica en instrumentatie

. Zeer nauwkeurige lenzen / gecoate optiek / glasvezeluiteinden

Voor meer informatie over droogkasten met een lage luchtvochtigheid van minder dan 1% kunt u onze website bezoeken www.climatestsymor.com, of een e-mail sturen naar sales@climatestsymor.com. Wij zullen u zo snel mogelijk antwoorden en verwelkomen mogelijke samenwerking.
