Vochtgecontroleerde droog- en opbergkasten

Beschrijving

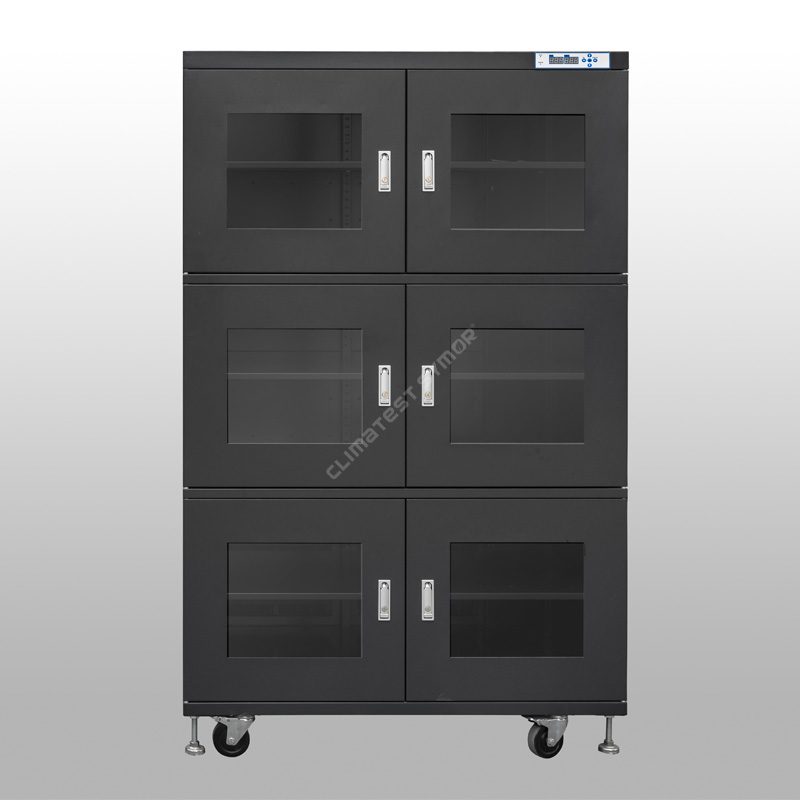

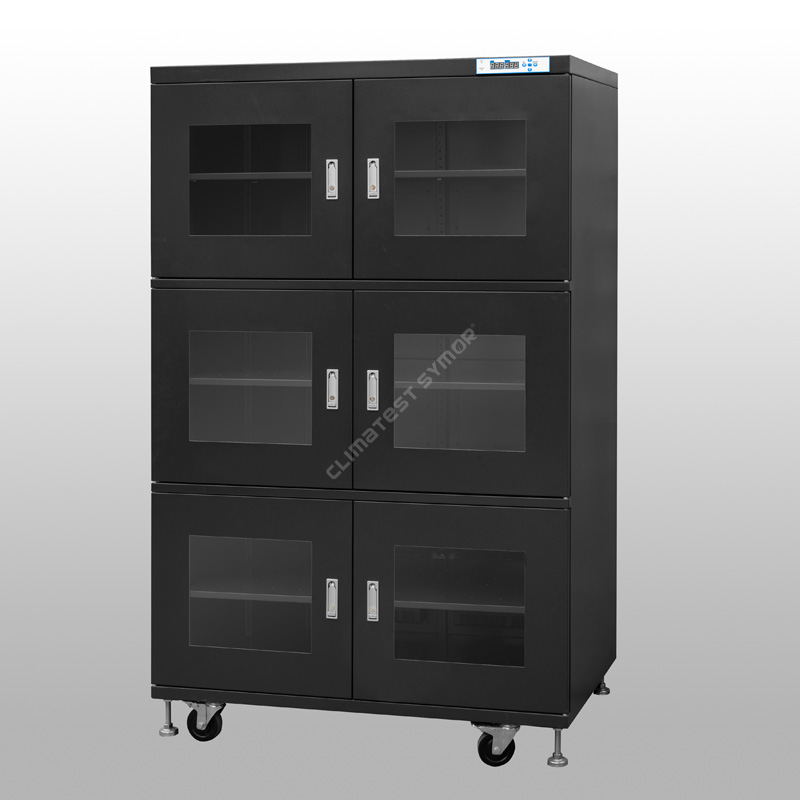

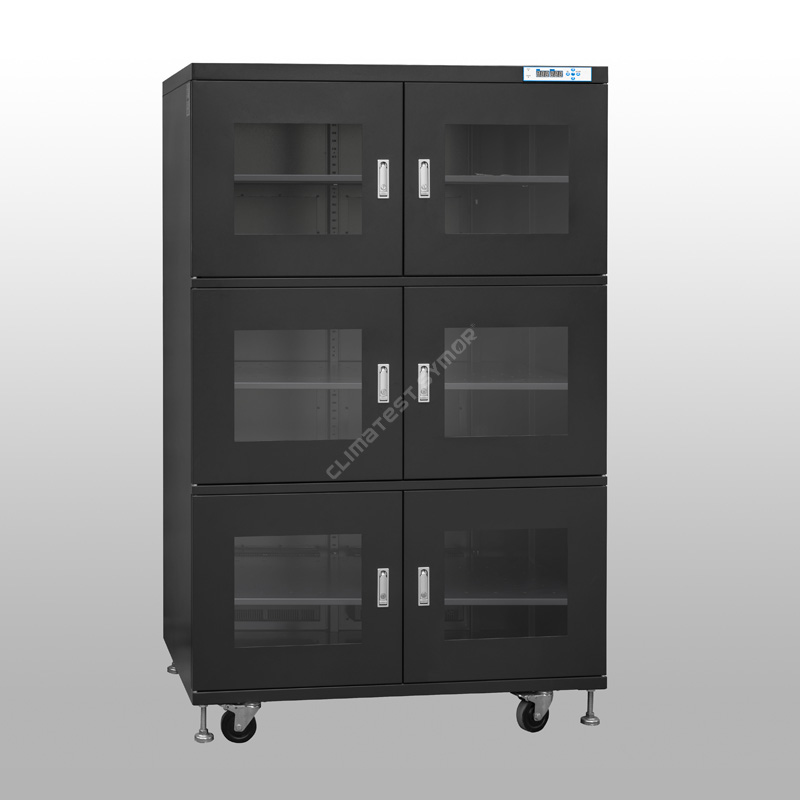

Climatest Symor® vochtigheidsgecontroleerde droog- en opslagkasten, geschikt voor opslag met lage vochtigheid van SMT-elementen, printplaten, IC-pakketten, SMD-tapes, haspels en tapes, kristallen en optische lenzen, het biedt een langdurige ontvochtigingsomgeving van <10% RH, deze vochtigheidsgecontroleerde droog- en opbergkasten voldoen aan de IPC/JEDEC J-STD-033-standaard.

Specificatie

Modus # met F: ESD-functie, donkerblauwe kleur.
Modus # zonder F: Geen ESD-functie, gebroken witte kleur

Voorzien zijn van

· Keurt de originele geïmporteerde vochtigheids- en temperatuursensor van Zwitserland goed.

-Dit zorgt voor een hoge gebruiksnauwkeurigheid, de vochtigheidsgestuurde droog- en opbergkasten hebben een geheugenfunctie, opnieuw instellen na stroomuitval is niet nodig.

· Gemaakt van 1,2 mm dik gegalvaniseerd staal, met USA DuPont ESD-lak.

-Versterkte structuurontwerp, uitstekende draagkracht, oppervlaktebehandeling met 18 verfprocessen, de statische weerstandswaarde voldoet aan 10⁶ -10⁸Ω, ook met een sterke corrosieweerstand.

· 3,2 mm hoge intensiteit gehard glazen venster voor betere observatie.

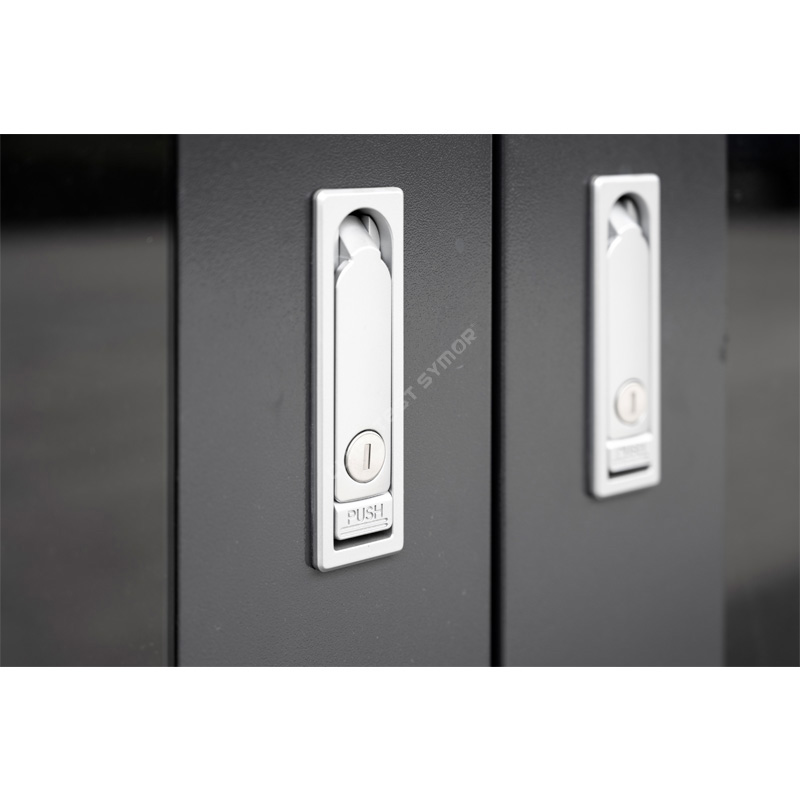

- Slot van zinklegering met platte pers, met perfecte luchtdichtheid en antidiefstalfunctie, deze vochtigheidsgecontroleerde droog- en opbergkasten zijn uitstekend afdichtend.

· Met geheugenfunctie, geen noodzaak om opnieuw in te stellen na stroomuitval.

-De vochtigheidsgestuurde droog- en opbergkasten kunnen automatisch de laatste instellingswaarde onthouden na het uitschakelen, niet opnieuw instellen.

·Krachtige droge unit met +15 jaar verwachte levensduur.

- De vochtigheidsgecontroleerde droog- en opslagkasten gebruiken een 4A moleculaire zeef-droogeenheid, de meest geavanceerde techniek, deze kan automatisch worden geregenereerd, geen vervanging nodig.

·Universele wielen onderaan gemonteerd, ESD veilig.

- Versterkte PU-wielen zijn geïnstalleerd aan de onderkant van droog- en opbergkasten met gecontroleerde vochtigheid, twee voorste met remmen voor gemakkelijk verplaatsen en stoppen.

Wat is Climatest Symor® vochtigheidsgestuurde droog- en opbergkasten?

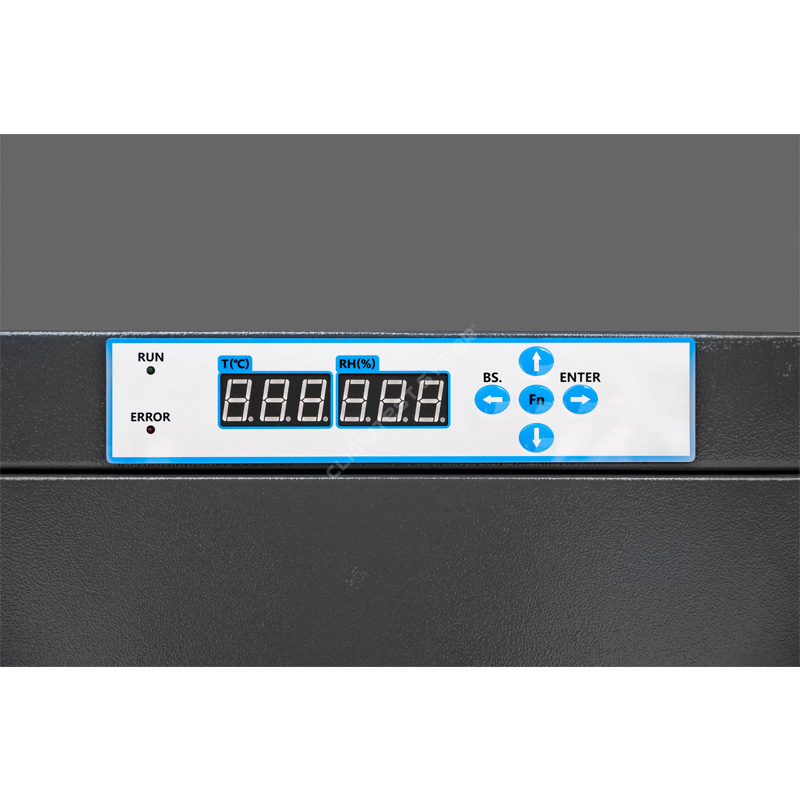

Climatest Symor® vochtigheidsgestuurde droog- en opslagkasten, is een behuizing met elektronische vochtigheidsregeling die automatisch een stabiele relatieve vochtigheidswaarde (RH) handhaaft, de vochtigheidsgecontroleerde droog- en opslagkasten zijn er in verschillende maten en vormen, het kan een omgeving met een lage vochtigheidsgraad van <10% RH behouden betrouwbaar, met nauwkeurige RH-regeling, sluit u gewoon aan op uw voeding en stel de RH-waarde in op de LED-controller, deze zal automatisch werken.

Hoe beïnvloeden vochtgecontroleerde droog- en opslagkasten de SMT-productie?

MSL-componenten, zoals IC, BGA, PCB, zijn erg gevoelig voor vocht, deze componenten hebben strikte eisen voor de opslagomgeving, in tegenstelling tot de civiele vochtbestendige droogboxen, kunnen de vochtigheidsgecontroleerde droog- en opslagkasten een zeer lage vochtigheidswaarde bereiken, de ontvochtigings- en herstelsnelheid is supersnel, de hele kasten zijn ESD-veilig.
Tijdens het reflow-proces dringen sporenvocht door in de IC-verpakkingen, de vochtdruk stijgt als gevolg van verwarming, het geabsorbeerde vocht zet snel uit naar binnen, dit resulteert in onzichtbare schade, zoals bedradingsstoringen, popcorn en microscheurtjes, zelfs scheuren naar het oppervlak, deze gebreken zijn niet gemakkelijk in een vroeg stadium te zien, maar deze onzichtbare, potentiële problemen komen op de markt, dan komen facultaire producten terug en volgen klachten.

vochtigheidsgecontroleerde droog- en opslagkasten kunnen <10% RV behouden, waardoor de risico's van storingen als gevolg van onjuiste opslag tijdens het assemblageproces effectief worden geëlimineerd. /Reflow-gevoelige apparaten voor opbouwmontage.”, het vereist opslag met een lage luchtvochtigheid voor vochtgevoelige componenten.

Waarom heb je een vochtigheidsgecontroleerde droog- en opbergkast nodig om SMD op te slaan?

MSD-apparaten zijn over het algemeen geïntegreerde schakelingen, samengesteld uit verschillende componenten, deze componenten worden geassembleerd door middel van pasta, dit veroorzaakt onvermijdelijk hiaten tussen componenten, de hiaten zijn de belangrijkste factor van MSD-vochtigheid, vocht zal doordringen en geleidelijk in de SMD, wanneer de penetratie bereikt tot op zekere hoogte wordt SMD vochtig en mislukt.
MSD-opslag met lage luchtvochtigheid, heeft tot doel de levensduur van de SMD-werkplaats te beheersen, vochtigheidsgecontroleerde droog- en opslagkasten bieden een effectieve opslagoplossing, de prestaties van de vochtigheidsgecontroleerde droog- en opbergkasten bepalen het SMD-opslageffect, een professionele vochtigheidsgecontroleerde droog- en opslagkasten moeten lage bereiken vochtigheid, antistatische en snelle ontvochtigingsfuncties.
SMD-niveau bepaalt het vereiste vochtigheidsniveau. In het huidige SMD-niveau is de veelgebruikte opslagvochtigheid 20%, 10% en 5% RV.
Climatest Symor® vochtigheidsgestuurde droog- en opbergkasten nemen Zwitserland geïmporteerde temp. & RH-sensor, de fout is +/- 2% RH, met hoge precisie en hoge stabiliteit, vochtigheid is instelbaar, luchtdichtheid is uitstekend.

Toepassing van vochtigheidsgecontroleerde droog- en opbergkasten

vochtigheidsgecontroleerde droog- en opslagkasten zijn essentieel in de elektronische/halfgeleiderindustrie, het is de OPTIMALE opslagoplossing voor:
※ PCB-assemblage, IC-chips, LED, SMD, SMT, tape & haspels, printplaten (PWB), polyamidefilm, feeders.
※ Condensatoren, keramische onderdelen, connectoren, schakelaars, lasstaaf.
※ MSL-componenten die gedeeltelijk zijn gemonteerd.
※ Vochtabsorberende materialen, zoals epoxy, harsen, lijmen.

Bovendien hebben cleanrooms zeer strenge hygiëne-eisen, de standaardmodellen komen niet overeen, Climatest Symor® levert ook RVS (RVS) droogkasten en RVS (RVS) stikstofkasten, beide worden op maat gemaakt volgens de specifieke wensen van de klant.

<10%RH Serie ontvochtigingssnelheid:

Open de deur 30 seconden en sluit dan, de luchtvochtigheid zal binnen 30 minuten herstellen tot <10% RV, zie onderstaande curve: (omgeving 25 graden C, vochtigheid 60% RV)

WAT ZIJN DE GEMEENSCHAPPELIJKE METHODEN VOOR HET OPSLAAN VAN ELEKTRONISCHE COMPONENTEN?

1. Vochtbarrièrezakken:
❊Methode: De vochtgevoelige componenten zijn verpakt in verzegelde vochtwerende zakken, met droogmiddelen en een vochtigheidsindicator (HIC) aan de binnenkant, gebruikers identificeren de luchtvochtigheid in de verzegelde verpakkingen door de kleurverandering van de stippen op de auto te controleren.
❊Nadeel: vochtwerende zakken + vochtigheidsindicator auto's + droogmiddelen + handwerk = verbruiksartikelen, lekkagerisico, hoge kosten.

2.Stikstofkasten
❊Methode: De vochtgevoelige componenten worden opgeslagen in stikstofzuiveringskasten of perslucht om te voldoen aan opslag bij lage luchtvochtigheid.
❊Nadeel: Stikstofvulling = continu N2-verbruik, hoge kosten.

3. Opslagkasten met lage luchtvochtigheid
❊Methode: de vochtgevoelige componenten worden in een opbergkast met een lage luchtvochtigheid geplaatst, gewoon aansluiten, de machine werkt automatisch en bereikt een zeer lage luchtvochtigheid.
❊ Voordelen: Geen verbruiksartikelen, geen handwerk, geen stikstofverbruik, milieuvriendelijk, slechts een klein beetje elektriciteit nodig.
Uit bovenstaande vergelijking blijkt dat vochtigheidsgecontroleerde droog- en opslagkasten u een hogere efficiëntie en lagere kosten bieden, het is de meest kosteneffectieve optie op de lange termijn.

We bieden oplossingen voor vochtigheidsgestuurde droog- en opslagkasten aan onderstaande industrieën:

Voordelen van vochtgecontroleerde droog- en opbergkasten

Wat is het verschil tussen vochtigheidsgestuurde droog- en bewaarkasten en stikstofkasten?

1. Werkingsprincipe:
Opslagkasten met lage vochtigheid gebruiken fysieke vochtabsorberende, het kerngedeelte is een droge eenheid, de droge eenheid past automatisch de vochtigheidsabsorberende en uitputtende circulatieprocessen aan, er zijn verschillende RH-bereiken voor uw selectie, zoals 20-60% RH/10-20% RH/<10%RH/<5%RH/<3%RH, het hangt af van uw specifieke eisen.
Stikstofkasten gebruiken N2-gaszuivering, het N2-gas dat is gevuld duwt de binnenlucht naar buiten, vervolgens de RV lager naar de ingestelde waarde, er is een N2-stroommeter, magnetische klep en N2-module op de stikstofkast uitgerust voor controledoeleinden, de vochtigheid is 1-60% RH instelbaar, maar het heeft continue N2-toevoer nodig, de kosten zijn hoog.

2. Ontvochtigingssnelheid:
De ontvochtigingssnelheid van de stikstofkasten is sneller dan de vochtigheidsgecontroleerde droog- en opslagkasten, wanneer de N2 de kast binnenstormt, kan de binnen-RV binnen enkele minuten 1% RV bereiken, maar de elektronische droge kast moet RV-absorberende en uitputtende processen ervaren , het is langzamer, normaal gesproken binnen 10-30 minuten, afhankelijk van het specifieke RV-bereik.

3.Toepassing:
Als de producten alleen vochtgevoelig zijn, zijn vochtgecontroleerde droog- en opbergkasten de beste keuze, als de producten zowel vochtgevoelig als zuurstofgevoelig zijn, zoals koper, kristal, zilver, dan is N2-kast beter.

Voor meer details over vochtigheidsgecontroleerde droog- en opslagkasten, bezoek onze website www.climatestsymor.com of stuur direct e-mails naar sales@climatestsymor.com, we zullen u zo snel mogelijk terugkrijgen, welkom voor mogelijke samenwerking.
