Voor onderzoekslaboratoria, kwaliteitscontroleafdelingen en R&D-engineeringteams is deTestkamer voor temperatuur op tafelvertegenwoordigt de frontlinieverdediging tegen productfalen. In tegenstelling tot inlooptestkamers hebben benchtop-units een compacte voetafdruk. Of u nu elektronische componenten, printplaten, batterijcellen of mobiele apparaten test, het begrijpen van de technische specificaties is van cruciaal belang voor het genereren van herhaalbare en overtuigende gegevens.
Deze gids biedt een uitgebreide en gedetailleerde analyse van de specificaties, operationele kenmerken en aankooprichtlijnen.
Bij het beoordelen van eenTestkamer voor temperatuur op tafelrichten kopers zich vaak uitsluitend op de minimale en maximale temperatuurlimieten. Om u te helpen bij uw selectieproces hebben wij de standaardspecificaties samengesteld voor een krachtige, programmeerbare temperatuurtestkamer. De onderstaande gegevens vertegenwoordigen de industriële benchmark voor eenheden van 22 tot 36 liter: de ideale plek voor laboratoriumwerkbanken.
| Parameter | Standaardspecificatie | Technisch inzicht |
| Intern volume | 12L / 22L / 36L (selecteerbaar) | 12L is ideaal voor PCB-testen; 22L en 36L zijn geschikt voor batterijpakketten of grotere assemblages. |
| Interne afmetingen (BxDxH) | 310×230×200 mm (12L) tot 400 x 300 x 300 mm (36L) | Zorg voor voldoende ruimte voor schapbelading en luchtcirculatie. Verpak geen monsters tot meer dan 3/2 van het interne volume. |
| Externe afmetingen (BxDxH) | 500×540×650 mm (12L) tot 640×730×920 mm (36L) | Vereist 30 cm vrije ruimte aan de zijkanten voor ventilatie |
| Netto gewicht | 60 kg tot 90 kg | Cruciaal voor de benchtop-rating. Zorg ervoor dat uw werkbank de statische belasting en dynamische trillingen kan dragen. |
| Interieur materiaal | SUS304 roestvrij staal (geborsteld / spiegel) | Biedt roestbestendigheid en hoge reflectiviteit voor een uniforme temperatuurverdeling. |
Dit is de kern van de temperatuurtestkamer. De cijfers op het gegevensblad moeten overeenkomen met de natuurkunde in de echte wereld. Let op de omstandigheden 'Onbelast' versus 'Geladen'.
| Parameter | Standaardspecificatie | Technisch inzicht |
| Temperatuurbereik | -40°C tot +130°C (uitgebreide opties: -20°C tot +130°C) | -40°C is voldoende voor de meeste commerciële elektronica. |
| Temperatuurschommelingen | ± 0,5 °C | Vertegenwoordigt stabiliteit op korte termijn op één enkel controlepunt. Essentieel voor statische blootstellingstests. |
| Temperatuuruniformiteit | <2,0 °C | Meet de temperatuurvariantie over 9 punten in de lege werkruimte. |
De betrouwbaarheid wordt grotendeels bepaald door de ‘Gouden Driehoek’: Compressor, Controller en Luchtstroom.
| Parameter | Standaardspecificatie | Technisch inzicht |
| Koelsnelheid | 1,0 °C/min tot 3,0 °C/min (+85°C tot -40°C) | Gemiddeld tarief, geen belasting |
| Verwarmingssnelheid | 3,0 °C/min tot 5,0 °C/min (-40°C tot +85°C) | Nichrome-verwarmers zorgen voor droge, responsieve warmte. Snellere tarieven stresstest van de isolatie van uw TU Delft. |
| Compressor | Hermetisch of roterend (Frans Tecumseh / Copeland) | Hermetisch is stiller voor laboratoriumgebruik; Rotary is duurzamer voor industriële cycli. |
| Koelmiddel | R449A, R448A (laag GWP), R404A | De EU-regelgeving voor F-gassen leidt tot een geleidelijke afschaffing van gassen met een hoog GWP. Zorg ervoor dat de lokale milieuwetten worden nageleefd. |
| Luchtcirculatie | Centrifugale Sirocco-ventilator | Creëert een geforceerd luchtconvectieveld. |
SymorBenchtop-temperatuurtestkamereenheden zijn geëvolueerd van eenvoudige thermostaten naar geavanceerde platforms voor gegevensverzameling.
De controller is het brein van de operatie.
De programmeerbare controller

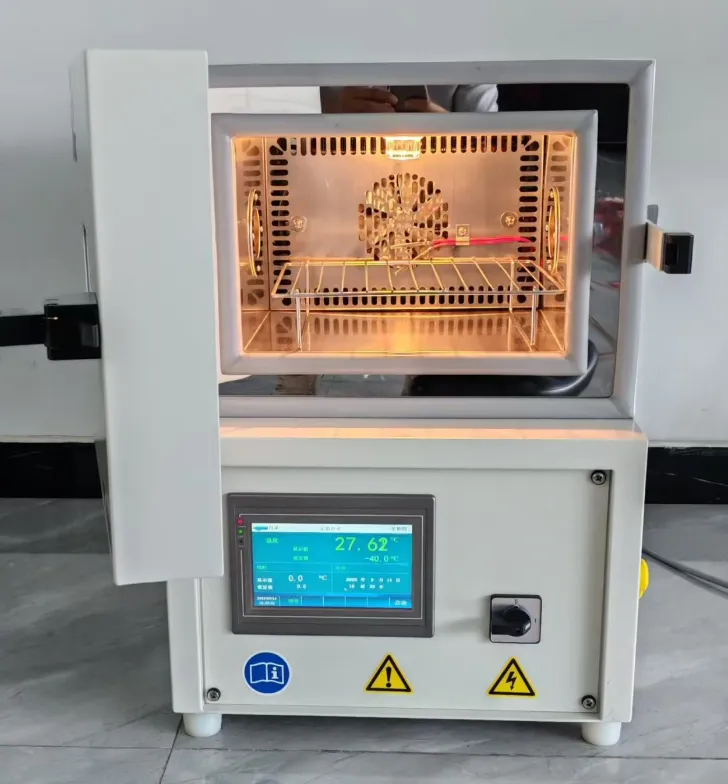

Testkamers voor temperatuur op tafelgebruik een 7-inch programmeerbare LCD-touchscreencontroller.
Programmacapaciteit: minimaal 120 segmenten met 999 herhalingscycli.
Communicatie: Standaard RS-232-, RS-485- en Ethernet- (RJ-45)-connectiviteit.
Geschiedenisgegevens exporteren: downloadondersteuning voor USB-flashstations. Gegevens moeten rechtstreeks naar Excel (.csv of .xls) worden geëxporteerd, zonder eigen opmaak.
Onafhankelijke bescherming tegen oververhitting: een afzonderlijke mechanische begrenzer die de stroom naar de verwarming onderbreekt als de hoofdcontroller uitvalt.
Koeling Overbelasting: Hogedrukschakelaars en thermische relais om de compressor te beschermen.

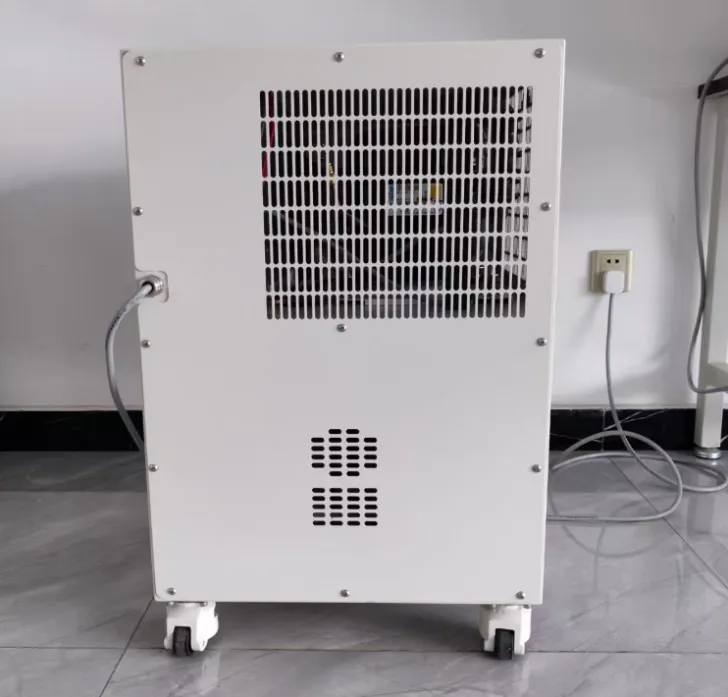

Kabelpoorten: Dankzij een standaard kabelgat van Φ 50 mm (met siliconen plug) aan de zijkant kunt u stroom aansluiten op uw testmonster (Live Load Monitoring).
Ja, u kunt producten onder spanning testen, maar u moet rekening houden met de 'warmtebelasting'.
Wanneer uw product in de kamer wordt ingeschakeld, verspreidt het energie in de vorm van warmte. Dit voegt extra "werk" toe aan het koelsysteem van de kamer, vooral als u een zeer lage temperatuur probeert te handhaven (bijvoorbeeld -40°C).
Hier is de professionele aanpak:
1. Bereken de belasting: Bepaal het wattage van uw te testen apparaat (DUT). Een algemene vuistregel is dat u voor elke 100 watt DUT-warmte 1°C warmtebelasting aan het systeem toevoegt.
2. Deratingcurves: De meeste fabrikanten bieden een grafiek met "Live Load Capacity" aan. Bij +23°C kan een kamer bijvoorbeeld 1000W aan, maar bij -40°C daalt dit tot 250W.
3. Aansluiting: Gebruik altijd de speciale kabelpoort aan de zijkant (Φ 50 mm) om uw voedingskabels naar de DUT te leiden. Knijp nooit kabels in de deurafdichting, omdat dit de luchtdichtheid verbreekt en ernstige ijsvorming veroorzaakt.
Specificaties voor temperatuuruniformiteit (bijvoorbeeld ±1,0°C) worden doorgaans gemeten onder "onbelast"-omstandigheden. Zodra u monsters erin plaatst, fungeren ze als thermische barrières. De lucht moet rond de monsters stromen om ze te verwarmen of af te koelen. Als u de kamer voor meer dan 30-40% van het totale volume vult, blokkeert u de luchtstroom van de centrifugaalventilator.
De oplossing: Laat een opening van minimaal 10 cm rond de ventilatorinlaat (meestal boven of achter). Gebruik geperforeerde planken om een verticale luchtstroom mogelijk te maken.
Warmteafvoereffect: Als uw monsters zijn gemaakt van dik metaal (aluminium of staal), hebben ze een hoge thermische massa. Ze zullen langzamer opwarmen en afkoelen dan de lucht, waardoor er een tijdelijke afwijking (vertraging) ontstaat. De controller corrigeert dit tijdens de "soak" (hold) tijd.
U moet uw kamer minstens één keer per 12 maanden kalibreren, of volgens de ASTM E220 / ISO 17025-normen. Over kalibratie kan niet worden onderhandeld als u test op naleving van FDA (medische apparaten), FAA (luchtvaart) of automobielindustrie (IATF 16949).
Het proces: Een gecertificeerde technicus plaatst een "Datalogger" met 9 tot 15 thermokoppels op specifieke locaties (hoeken en midden) van de lege werkruimte.
Wat wordt gemeten: Ze testen de uniformiteit (verschil tussen het heetste en koudste punt), fluctuatie (stabiliteit in de loop van de tijd) en nauwkeurigheid (hoe dicht de meting bij een NIST-traceerbare standaard ligt).
Interne controles: Voer een dagelijkse "tweepuntscontrole" uit met behulp van een ijsbad (0°C) en kokend water (100°C) met een draagbare referentiesonde om er zeker van te zijn dat de kamer niet tussen de jaarlijkse certificeringen is afgedreven.
