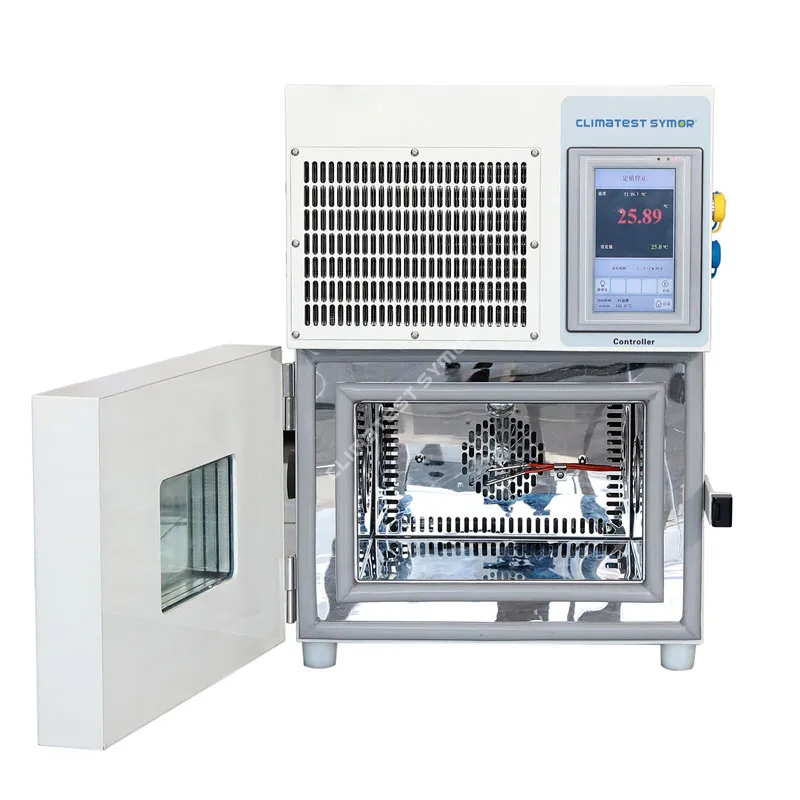

A Kleine temperatuurtestkamerbiedt exact dezelfde mogelijkheden voor thermische stressscreening als een op de vloer staande temperatuurkamer, maar dan binnen een ruimte die past op een werkbank of in een druk laboratorium.
De uitdaging is dat ‘klein’ niet ‘zwakker’ betekent. De compacte mini-temperatuurtestkamers bereiken een temperatuurstijging van 3°C tot 5°C per minuut, terwijl ze minder dan 1,5 kW stroom verbruiken. Deze gids biedt een compleet technisch overzicht van de specificaties van kleine temperatuurtestkamers, inclusief prestatietabellen, mechanische structuur en praktisch toepassingsadvies.
Kerntechnische specificaties van een testkamer met kleine temperatuurBij het evalueren van aKleine temperatuurtestkamer, kun je niet afgaan op marketinghypes. Professionele klanten vragen om data. Hieronder vindt u de standaardspecificaties voor hoogwaardige compacte temperatuurtestkamers, variërend van 12 liter tot 36 liter intern volume - de meest gebruikelijke maten voor testen op componentniveau.
| Parameter | Standaard bereik | Technische opmerking |
| Intern volume | 12L / 22L / 36L | 12L is geschikt voor het testen van afzonderlijke PCB's of batterijcellen. 36L biedt plaats aan maximaal 3 autosensoren tegelijk. |
| Interne afmetingen (B x D x H) | 310×230×200 mm (12L) tot 400 x 300 x 300 mm (36L) | Zorg ervoor dat uw te testen apparaat (DUT) niet meer dan 2/3 van het interne gebied in beslag neemt om de luchtstroom te behouden. |
| Externe afmetingen (B x D x H) | 500×540×650 mm (12L) tot 640×730×920 mm (36L) | De meeste units zijn ontworpen voor laboratoriumbanken. |
| Netto gewicht | 60 kg tot 90 kg | Controleer het draagvermogen van uw werkbank. |
| Interieurbouw | SUS 304 roestvrij staal | Biedt weerstand tegen oxidatie en maakt eenvoudige reiniging mogelijk |
| Exterieur constructie | Gepoedercoat koudgewalst staal | Roestbestendig, stabiel bezit |
De specificaties in deze tabel bepalen of uw kleine temperatuurtestkamer voldoet aan internationale testnormen zoals IEC 60068-2-1 (koude) en IEC 60068-2-2 (droge hitte).
| Parameter | Waarde (standaardmodel) | Kritisch inzicht |
| Temperatuurbereik | -40°C tot +130°C | -40°C dekt 95% van de commerciële elektronicatests. |
| Temperatuurschommelingen | ± 0,5°C | Meet de stabiliteit op korte termijn op één enkel sensorpunt. |
| Temperatuuruniformiteit | <2,0°C (@9 punten) | Geen lading |
| Verwarmingssnelheid | Gemiddeld 2,0-3,0°C/min | Van -40°C tot +85°C |
| Koelsnelheid | Gemiddeld 1,0-2,0°C/min | Van +85°C tot -40°C. Beperkt door compressorverplaatsing bij lage temperaturen. |
| Temperatuurresolutie | 0,1°C | Hoge resolutie is essentieel voor het testen van de stabiliteit van MEMS-sensoren en oscillatoren. |
A Kleine temperatuurtestkamerwordt normaal gesproken geïntegreerd in uw bestaande workflow, datasystemen en fysieke omgeving.
Luchtcirculatiesysteem
Alle moderne compacte kamers maken gebruik van een ontwerp met geforceerde luchtconvectie. Een centrifugaalventilator die op de achterwand is gemonteerd, zuigt lucht langs een verwarmingselement met lamellen en een verdamperspiraal, en verdeelt deze vervolgens verticaal via geperforeerde zijkanalen. De luchtsnelheid moet tussen 1,5 m/s en 3,0 m/s liggen. Hogere snelheden verbeteren de uniformiteit, maar kunnen kleine, lichtgewicht monsters sneller afkoelen dan de geprogrammeerde hellingssnelheid.

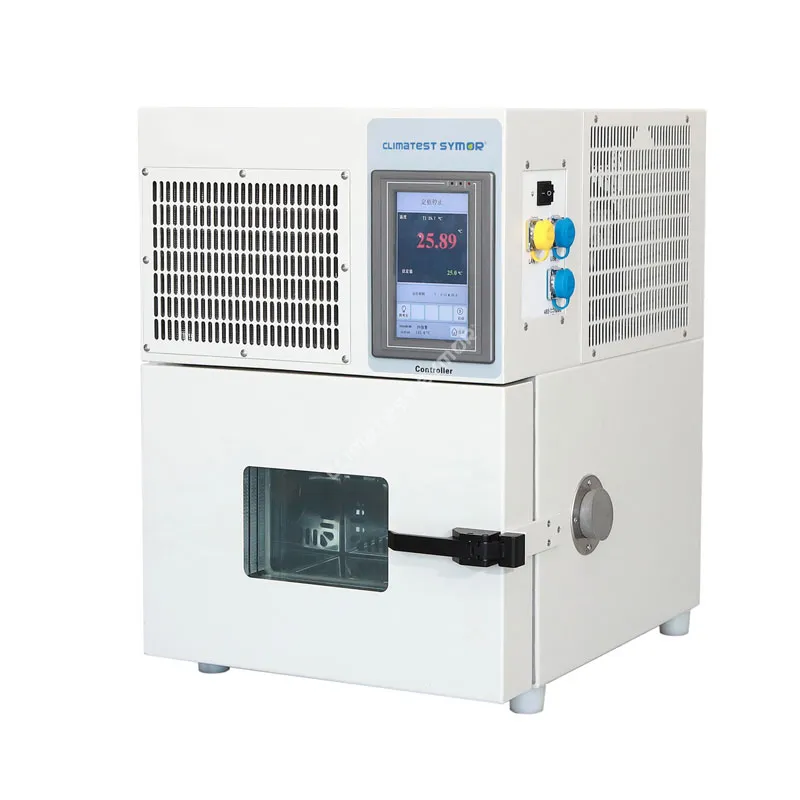

Kabelpoort en accessoires
ElkKleine temperatuurtestkamermoet een toegangspoort aan de zijkant bevatten. De standaarddiameter is 50 mm (2 inch). De poort is voorzien van een siliconenrubberen plug die de kamerafdichting handhaaft en tegelijkertijd draden doorlaat. Voor aangedreven DUT's dient u uitsluitend de kabelpoort te gebruiken; sluit nooit de deur voor kabels.

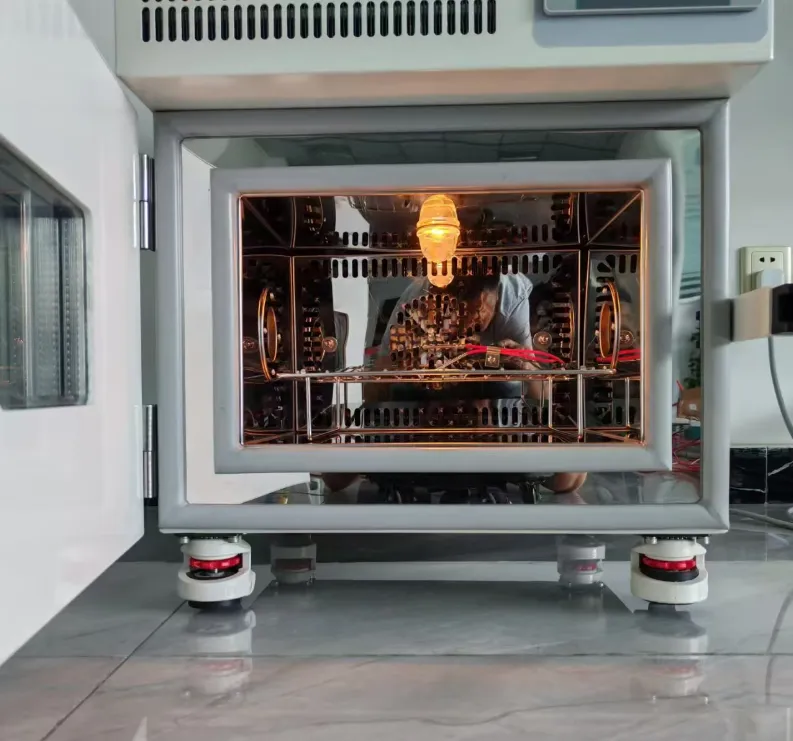

Planken en lading
De standaard mini-temperatuurkamer bevat één roestvrijstalen planken. De maximale plankbelasting varieert doorgaans van 10 kg tot 20 kg, waarbij de onderste plank geschikt is voor de volledige kamercapaciteit.
De volgende drie vragen vertegenwoordigen de meest voorkomende technische en operationele problemen die laboratoriummanagers, kwaliteitsingenieurs en inkoopspecialisten hebben opgeworpen bij het specificeren van een kleine temperatuurtestkamer.
1: Hoe bereken ik de juiste maat van een kleine temperatuurtestkamer voor mijn testmonsters?
U moet ervoor zorgen dat uw monster niet meer dan tweederde van het interne volume in beslag neemt en dat geen enkel monster zich binnen 10 cm van een binnenmuur bevindt.
De eenderderegel is gebaseerd op de dynamiek van de luchtstroom. Als u bijvoorbeeld een testkamer met kleine temperatuur van 36 liter selecteert, mag uw totale monstervolume niet groter zijn dan 24 liter. Hier is de stapsgewijze berekeningsmethode:
. Meet uw DUT-afmetingen in centimeters: Lengte x Breedte x Hoogte.
. Bereken het volume van één monster in liters: (L x B x H) / 1.000.
. Vermenigvuldig met het aantal monsters om het totale monstervolume te verkrijgen.
Zorg bovendien voor voldoende ruimte voor luchtcirculatie. Het luchtretourplenum bevindt zich doorgaans op de achterwand. Als u dit blokkeert met een monster dat te groot is, zal dit een grote temperatuurafwijking veroorzaken. Voor betrouwbare resultaten dient u altijd de meegeleverde geperforeerde planken te gebruiken en de monsters nooit rechtstreeks op de bodem van de kamer te stapelen.
2: Hoe voer ik een temperatuuruniformiteitstest (mapping) uit op mijn kleine temperatuurtestkamer?
U heeft een gekalibreerde meerkanaals datalogger nodig met minimaal 9 PT100-sensoren
Hier is de professionele methode:
. 9 PT100-temperatuursensor, gekalibreerd met een nauwkeurigheid van ±0,3°C
. Datalogger met een samplingfrequentie van 50 ms tot 1 seconde
. Kamerbevestiging of draadrek (niet-metalen om thermische geleiding te voorkomen)
Testprocedure:
1.Plaats de 9 sensoren in de lege kamer op deze locaties:
. 8 hoeken (elk binnen 50 mm van de muur
. Geometrisch centrum
2. Stel de kamer in op de drie gewenste instelpunten: -40°C, +25°C en +85°C
3. Wacht 30 minuten stabilisatie (inweektijd) bij elk instelpunt.
4. Log temperatuurgegevens gedurende 30 minuten bij elk instelpunt.
5. Bereken de uniformiteit als volgt: (hoogste geregistreerde temperatuur van 9 punten) minus (laagste geregistreerde temperatuur van 9 punten).
Passeringscriteria: Voor een hoge kwaliteitKleine temperatuurtestkamer, de uniformiteit moet ≤2,0°C zijn. Als de uniformiteit van uw kamer de 3,0°C overschrijdt, controleer dan op een geblokkeerde ventilator, een defecte verwarming of een lage koelmiddelvulling. Voer deze test jaarlijks uit en na elke verplaatsing van de kamer.
